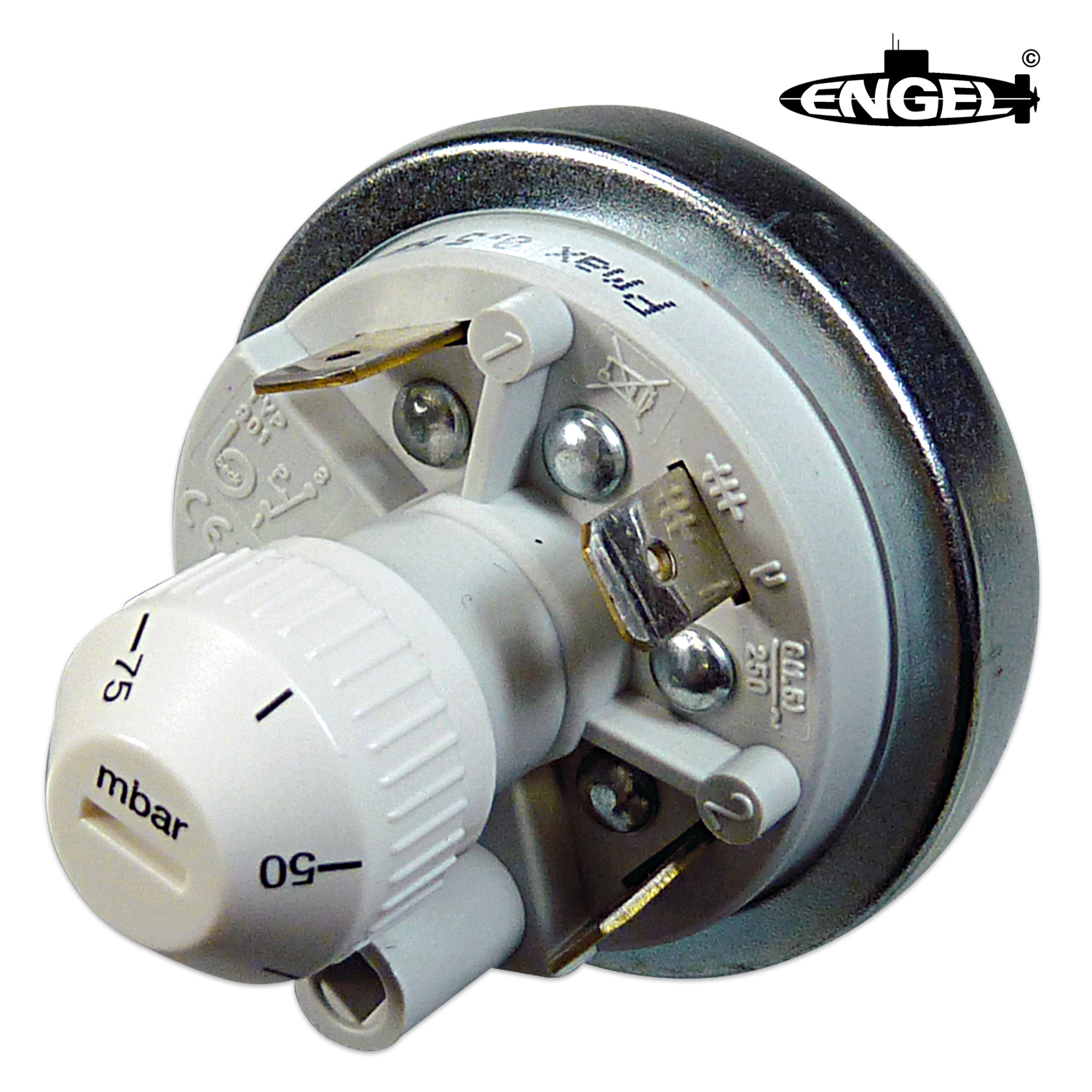

Druckschalter für alle Schalteinheiten: ATS - BTS - CTS - SBTS - TAE - Tmax
Dieser Druckwächter verfügt über einen Einstellknopf, um eine Einstellung des Schaltdrucks zu ermöglichen.
Einstellbar zwischen 25 und 100 mbar.
Der Druckschalter gewährleistet, dass bei Unterschreitung der durch den Druckschalter vorgegebenen Tauchtiefe von ca. 1,8 m* das Modell automatisch wieder mindestens bis zu seiner maximalen Betriebstauchtiefe auftaucht.
Darüber hinaus erfüllt der Druckschalter noch eine weitere Sicherheitsfunktion. Wenn der Überdruck von ca. 0,12 bar im Rumpf, der sich beim Fluten durch die verdrängte Luft aus den Zylindern aufbaut, durch Undichtigkeit verlorengeht, sperrt der Wasserdruckschalter den Befehl Fluten. Es kann dann nur noch gelenzt werden. Dadurch wird sichergestellt, dass durch diese Undichtigkeit kein Wasser in den Druckkörper eindringen kann. Bevor dieser Mangel nicht behoben ist, kann nicht mehr getaucht werden.
* Bitte beachten: Der Wert von ca. "1,8 m" bezieht sich auf Volumina von Druckkörpern, wie sie in ENGEL U-Bootmodellen üblich sind. Andere Druckkörpervolumina führen zu abweichenden Schaltpunkten des Druckschalters.
Anschlussstutzen aus Messing ø 6,3 mm
Für Abmessungen bitte Bild unten anklicken.
